Форум » Радио » Измерительная техника » Новая версия графического антенного анализатора от EU1KY. (Собираем новую версию графического анализатора 0.1..200 мГц.)
Новая версия графического антенного анализатора от EU1KY.
bocem5391Дата: Суббота, 11.03.2017, 17:15 | Сообщение # 61
Сержант
Группа: Пользователи
Сообщений: 17
Статус: Offline
Я по чему задал вопрос пропитание через юсб разъем устройство включается только если подключить к компу,
а если подать на клеммы или усб то мигает красный светодиод в углу и не
запускается, что может быть?

yl2glДата: Воскресенье, 12.03.2017, 20:30 | Сообщение # 62
Админ
Группа: Администраторы
Сообщений: 1049
Статус: Offline
На обратной стороне Discovery, возле двухпинового разъёма питания JP2 (+5V), есть два ряда пинов и на них стоит перемычка определяющая откуда будет питаться плата Discovery.
Вам нужно поставить перемычку в положение соответствующее тому, откуда питается плата - от JP2, Mini USB, micro USB.
Я поставил сразу две перемычки (5V -> 5V ext, 5V -> 5V link), что позволяет питать плату и от JP2 (внешний источник питания или аккумулятор) и от mini USB (от компьютера при заливке прошивки).


73! YL2GL Валерий

UT0ISДата: Понедельник, 13.03.2017, 00:35 | Сообщение # 63
Лейтенант
Группа: Пользователи
Сообщений: 25
Статус: Offline
Прогнал прибором кусок кабеля RG-58, конец кабеля разомкнутый. Собственно вопрос такой, на какой частоте кабель является полуволновым повторителем.



Прикрепления: 8752194.png(4Kb) · 9738097.png(3Kb)


Сергей UT0IS/D0ISM

yl2glДата: Понедельник, 13.03.2017, 08:14 | Сообщение # 64
Админ
Группа: Администраторы
Сообщений: 1049
Статус: Offline
Наверное помните, что для того, чтобы получить на выходе фидера то же волновое сопротивление, что и на входе, нужно использовать полуволновой повторитель из этого кабеля. А значит и волновое сопротивление его не должно вносить свой вклад в общую картину измерений. А это произойдёт только в том случае, если волновое сопротивление кабеля на этой частоте будет максимально возможным.
Вот и смотрите, на каких частотах волновое сопротивление кабеля максимально. Наверное, легче будет ориентироваться, если закоротить конец кабеля - на частотах полуволнового резонанса входное волновое сопротивление будет равно нулю.
По любому, на частоте резонанса и реактивное сопротивление равно нулю. Это касается как антенны, так и фидера.
На первом графике это чётко видно.


73! YL2GL Валерий

bocem5391Дата: Понедельник, 13.03.2017, 10:27 | Сообщение # 65
Сержант
Группа: Пользователи
Сообщений: 17
Статус: Offline
Есс! Две перемычки дают положительный результат. Продел два с половиной витка 78 МкГн прибор показал, а если сделать 10 не получается даже одного витка т.к. полтора витка 38 МкГн, что посоветуете? Или опытным путём?
Прикрепления: 1653054.jpg(109Kb)


Сообщение отредактировал bocem5391 - Понедельник, 13.03.2017, 10:51

yl2glДата: Понедельник, 13.03.2017, 10:33 | Сообщение # 66
Админ
Группа: Администраторы
Сообщений: 1049
Статус: Offline
Я не заморачивался - купил на али Wi-Fi антенны для лаптопа, взял от них коаксиальный кабель, диаметр которого 1.2 мм, он тугоплавкий, и намотал 4 витка в таком же двухдырочном феррите.
https://ru.aliexpress.com/item.....Mvfnis

Сейчас вообще использую ферритовое кольцо 16 мм 2000НН, намотал на него тот же тонкий коаксиал, 5 витков (можно было и меньше) - всё работает как и раньше.


73! YL2GL Валерий

bocem5391Дата: Понедельник, 13.03.2017, 15:00 | Сообщение # 67
Сержант
Группа: Пользователи
Сообщений: 17
Статус: Offline
ну как то так
Прикрепления: 6898774.jpg(78Kb)


Сообщение отредактировал bocem5391 - Понедельник, 13.03.2017, 15:02

UT0ISДата: Понедельник, 13.03.2017, 15:20 | Сообщение # 68
Лейтенант
Группа: Пользователи
Сообщений: 25
Статус: Offline
Закоротил тот же кусок кабеля, графики сдвинулись, в целом картина осталась неизменной.



Так что кабель можно настраивать как закороченный, так и открытый.
Прикрепления: 7959002.png(4Kb)


Сергей UT0IS/D0ISM

yl2glДата: Понедельник, 13.03.2017, 16:10 | Сообщение # 69
Админ
Группа: Администраторы
Сообщений: 1049
Статус: Offline
Наверное, это будет более правильный замер.
Теперь можно проверить получившиеся значение, пересчитав частоту в метры.
Потом экспериментально, замерить длину самого кабеля и с учётом коэффициента укорочения сравнить два результата - по замерам анализатора и на практике.


73! YL2GL Валерий

UT0ISДата: Понедельник, 13.03.2017, 20:22 | Сообщение # 70
Лейтенант
Группа: Пользователи
Сообщений: 25
Статус: Offline
Цитата yl2gl ()
Теперь можно проверить получившиеся значение, пересчитав частоту в метры.Потом экспериментально, замерить длину самого кабеля и с учётом коэффициента укорочения сравнить два результата - по замерам анализатора и на практике.

Сейчас сравним. Кабель RG-58C/U, физическая длина 9.6м



Теперь сравним по таблице:

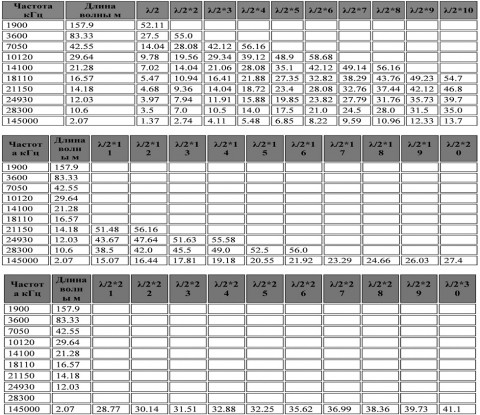

Ближайшая длина на частоте 145МГц по таблице 9.59м, что и видно на графике по минимуму сопротивления в случае закороченного куска кабеля.
Прикрепления: 6087616.jpg(318Kb) · 8755395.jpg(85Kb)


Сергей UT0IS/D0ISM

Сообщение отредактировал UT0IS - Понедельник, 13.03.2017, 20:25

yl2glДата: Вторник, 14.03.2017, 08:17 | Сообщение # 71
Админ
Группа: Администраторы
Сообщений: 1049
Статус: Offline
Наверное, не совсем так.
В случае коаксиального кабеля нужно ещё табличную длину умножить на коэффициент укорочения 0.66 - для кабеля с полиэтиленовым наполнителем.
9,6 м х 0.66 = 6,336 м
Это на 7 гармонике.

В Вашем же случае, длина 9,6 метра соответствует, с учётом коэффициента укорочения, полуволновому повторителю частоты 10,31 мГц:

9,6 м : 0,66 = 14,5454 м - пол длины волны без коэф. укорочения.

14,545 м х 2 = 29,09 м - длина волны без коэф укорочения.

300 : 29,09 м = 10,31 мГц - частота соответствующая 29,09 метра.

Что и видим на Ваших графиках. Полуволновые резонансы (Х=0, R=мин.) чередуются через 10,3 мГц!
14 полуволновый резонанс (а не седьмой, как в вышеприведённой таблице) как раз попадает на диапазон 2 метра.

Кстати, на графиках видно и сопротивление потерь в кабеле - около 10 Ом. График не доходит до нулевого значения сопротивления на оси Х. Вывод, кабель не из лучших... По крайней мере на столь высоких частотах.

По поводу того - закорачивать на конце кабель, или нет - видимо, что без разницы. Просто на графиках поменялись местами параллельный и последовательный резонансы. Это ни на чём не отражается, а вот график реактивной составляющей Х пересекает ось в тех же местах, как и раньше. А там, где кривая пересекает ось Х находится резонанс. Он остался на месте так как длина кабеля на изменилась.

Получился интересный эксперимент, за что большое спасибо! hello


73! YL2GL Валерий

UT0ISДата: Вторник, 14.03.2017, 20:48 | Сообщение # 72
Лейтенант
Группа: Пользователи
Сообщений: 25
Статус: Offline
Цитата yl2gl ()
14 полуволновый резонанс (а не седьмой, как в вышеприведённой таблице) как раз попадает на диапазон 2 метра.

В таблице действительно ошибка, там не половина волны, а длина волны с коэффициентом укорочения: 2.07*0.66=1.37 С этим вопросом все понятно.

Цитата yl2gl ()
Кстати, на графиках видно и сопротивление потерь в кабеле - около 10 Ом. График не доходит до нулевого значения сопротивления на оси Х. Вывод, кабель не из лучших... По крайней мере на столь высоких частотах.

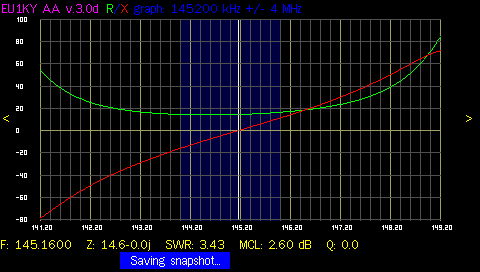

Если рассмотреть поближе этот участок, то там поболее чем 10Ом:



Судя по полученным данным применять такой кабель на 145МГц конечно не стоит. Наверно для оценки качества кабеля лучше ориентироваться на параметр MCL=2.60dB
Попробую проверить другой кабель, он больше по диаметру.
Прикрепления: 0900377.png(3Kb)


Сергей UT0IS/D0ISM

UT0ISДата: Вторник, 14.03.2017, 21:42 | Сообщение # 73
Лейтенант
Группа: Пользователи
Сообщений: 25
Статус: Offline
Кабель РК-50 (точной маркировки нет), наружный диаметр 8мм. Длина куска кабеля 4.95м



На этом думаю эксперименты с кабелем можно заканчивать.
Прикрепления: 6419055.png(2Kb)


Сергей UT0IS/D0ISM

bocem5391Дата: Среда, 15.03.2017, 12:00 | Сообщение # 74
Сержант
Группа: Пользователи
Сообщений: 17
Статус: Offline
не подскажите в чём дело, такую картинку как у вас не могу получить что может быть причиной?

Прикрепления: 6227504.jpg(60Kb)

yl2glДата: Среда, 15.03.2017, 13:04 | Сообщение # 75
Админ
Группа: Администраторы
Сообщений: 1049
Статус: Offline
У вас не работает радиочастотная часть анализатора.
То что сейчас на экране - это только шум, в одном канале больше, в другом - меньше.
Причина может быть разная, но наиболее правдоподобная - отсутствие генерации микросхемы синтезатора Si5351. Если покупали её у китайцев, то может быть неисправная, об этом уже писали.
Перемычки не забыли перепаять на плате Discovery?


73! YL2GL Валерий
