Новая версия графического антенного анализатора от EU1KY.
yl2glДата: Понедельник, 27.02.2017, 08:02 | Сообщение # 46
Админ
Группа: Администраторы
Сообщений: 1049
Статус: Offline
Судя по уровням в 176-178 единиц - это только шум, нет сигнала с платы фронтэнда на вход Discovery. Не работает фронтэнд или работает не так, как нужно.
Я бы, первым делом, проверил работу синтезатора - частотомером или осциллографом. Уровень сигнала и его частоту. На форуме писали, что иногда кварц заводится не на той частоте, что нужно - параллельно ему ставили резистор.
У меня с этим проблем не возникло ни на одной плате. Использовалась одна партия SMD кварцев с алиэкспреса.


73! YL2GL Валерий

bocem5391Дата: Понедельник, 27.02.2017, 09:32 | Сообщение # 47
Сержант
Группа: Пользователи
Сообщений: 17
Статус: Offline
Доброго времени суток всемкто в теме, понравилась перспектива приборчика его много целевые возможности,
решил подключиться к процессу. Перекинул 3 или 4 элемента на плате, если кому
интересно в прищепке. У меня вопрос, а в корпус никто не сажал сей девайс? Ну,
 имею, введу из стандартных
Прикрепления: RF_FE_V3_M-by_Y.lay6(133Kb)

yl2glДата: Понедельник, 27.02.2017, 10:16 | Сообщение # 48
Админ
Группа: Администраторы
Сообщений: 1049
Статус: Offline
На главной странице есть фото - у меня прибор размещён в стандартном пластмассовом корпусе для электрощитка, наверное видели. Места в нём много, можно любой аккумулятор расположить внутри. У нас такие продаются в стоительном магазине, в отделе электротоваров. Польского производства.
А так, для себя, неспешно изготавливаю из дюраля самодельный корпус из выгнутых П-образно 2 мм пластин. Попозже выложу снимок, осталось немного до окончательного завершения проекта. Вчера гнул и пилил окно для дисплея в верхней крышке.


73! YL2GL Валерий

ur8ipДата: Понедельник, 27.02.2017, 20:19 | Сообщение # 49
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
Цитата UT0IS ()
Приехали Si5351A с маркировкой AADR 116.На
На моих маркировка такая.
С верху вниз
5351
BIVS
640
вот так должно быть

Прикрепления: 5879896.png(25Kb)


Сообщение отредактировал ur8ip - Вторник, 28.02.2017, 19:18

UT0ISДата: Понедельник, 27.02.2017, 22:15 | Сообщение # 50
Лейтенант
Группа: Пользователи
Сообщений: 25
Статус: Offline
Ситуация вроде проясняется. В параллельной ветке CQHAM про синтезатор, Александр UR4QBP проводил эксперименты с Si5351 AADR 116
http://www.cqham.ru/forum....1369003

У меня точно такие же. Потрогал пальцем в районе кварца и микросхемы Si5351, прибор запустился и сигнал на экране появился:



Так что прибор подал признаки жизни и теперь с этим нужно что то делать. Завтра попробую поэкспериментирую.
Прикрепления: 1039324.jpg(222Kb)


Сергей UT0IS/D0ISM

Сообщение отредактировал UT0IS - Понедельник, 27.02.2017, 22:16

yl2glДата: Вторник, 28.02.2017, 08:05 | Сообщение # 51
Админ
Группа: Администраторы
Сообщений: 1049
Статус: Offline
Маловат уровень сигналов, автор писал, что должен быть от 1300 до 1600 единиц, но, в принципе, должно работать.
Можно немного уменьшить R17, R18 или попробовать в меню отключить аттенюатор -6дб.
По поводу отсутствия возбуждения кварца на 27 мГц с этим вариантом микросхемы Si5351 синтезатора, то где-то видел вариант подключения кварца с параллельной ему LC цепочкой и ёмкостью на землю, видимо тот же случай...
Может быть там таким образом устанавливали точную частоту генерации кварца - не знаю.
Ну а так - параллельно кварцу 20пФ, со 2 ножки на землю 6,8пФ, должно запуститься.


73! YL2GL Валерий

yl2glДата: Суббота, 04.03.2017, 09:46 | Сообщение # 52
Админ
Группа: Администраторы
Сообщений: 1049
Статус: Offline
Несколько фото законченного прибора в самодельном металлическом корпусе:









Размер корпуса (без ножек) получился 145х95х43 мм.
Металл - 2 мм дюраль.
Корпус сделан в домашних условиях при помощи напильников, электро дрели и резака, сделанным из ножёвочного полотна.
Используется маленький встроенный аккумулятор от мобильного телефона на 2000 мА/час. Его заряда хватает на 1.3 часа автономной работы без включения экономайзера анализатора.
В корпус влезет аккумулятор большей ёмкости, прислали мне и такой:



но из-за большего размера он перекроет отверстие для перестановки перемычки HW калибровки прибора.
Вместо используемого автором цилиндрического феррита, на плате установил ферритовое кольцо 16 мм 2000НН, намотав не нём 5 витков коаксиального кабеля диаметром около 1.2 мм от Wi-Fi антенн, что позволило освободить достаточное пространство внутри корпуса.
Прикрепления: 1434913.jpg(128Kb) · 0316345.jpg(114Kb) · 4904275.jpg(116Kb) · 0994990.jpg(117Kb) · 6840043.jpg(27Kb)


73! YL2GL Валерий

bocem5391Дата: Понедельник, 06.03.2017, 13:04 | Сообщение # 53
Сержант
Группа: Пользователи
Сообщений: 17
Статус: Offline
Я тут посмотрел, что пишутв отзывах по поводу индикатора: Dual USB 5 В 1A 2.1A Мобильный Банк Питания
18650 Зарядное Устройство PCB Модуль, а он то не гуд! "Измерил напряжение, которое составило 0,4В. И разряжаетаккумулятор в выключенном состоянии. НЕ РЕКОМЕНДУЮ ПОКУПАТЬ!!!" так ли
это? в смысле жрёт батарейку?

Добавлено (06.03.2017, 13:04)
---------------------------------------------
Я так понимаю красная этоPower on  надо надписи ещё. Вот ещё обратил внимание на то что с низу на
дисплее виден шлейф, может нужно фальшь наличник (рамку) ?


yl2glДата: Понедельник, 06.03.2017, 13:23 | Сообщение # 54
Админ
Группа: Администраторы
Сообщений: 1049
Статус: Offline
Да, несколько миллиампер на себя блок потребляет и в выключенном состоянии. Сколько, сейчас точно не помню, что-то около 7 мА.
Видимо идёт подпитка какой-нибудь энергозависимой памяти, так как по началу блочёк не понимает, заряжен аккумулятор полностью или нет. После первого цикла заряд-разряд, начинает показывать более-менее правильно.
Да и в темноте, даже при выключенном приборе, чуть-чуть видна работа подсветки индикатора.
Остаточное напряжение на аккумуляторе, при полном его разряде, не замерял. По крайней мере, уже сделал достаточно циклов разряд-заряд - всё работает.
Может быть проще и лучше купить отдельный PowerBank и подключать его к прибору, когда это нужно, чтобы не заморачиваться с саморазрядом аккумулятора.
Тем более, что цены на них у нас сопоставимы с ценами на аккумуляторы у китайцев! (и ждать от китайцев фиГ знает сколько!)
Вот, например, 5000 мА/час - 10.4 Евро с доставкой в течении нескольких дней в пределах Латвии (у вас могут быть аналогичные):



При желании, в это же гнездо можно подключать и сетевой блок питания.

По поводу шлейфа - мне не мешает, пускай будет виден. Может быть со временем что-нибудь сделаю.
Красная кнопка - это "включатель", подпаянный вместо родной кнопки, установленной на плате модуля питания.
Короткое нажатие - ON, долгое нажатие - OFF.
Прикрепления: 5148477.jpg(101Kb)


73! YL2GL Валерий

UT0ISДата: Пятница, 10.03.2017, 13:44 | Сообщение # 55
Лейтенант
Группа: Пользователи
Сообщений: 25
Статус: Offline
Вообщем запустил я прибор. Никакие ухищрения с кварцем 27МГц у меня не получились, подкидывал различные емкости и на корпус, и между выводами кварца. Заменил микросхему Si5351 AADR 116 на сэмпл, присланный из SiLabs (друзья поделились). И все заработало как надо. Как советовали приподнял уровень сигнала в DSP, переключил аттенюатор на 3dB.
Скорректировал частоту в режиме генератора. Мне удобнее всего это было сделать при помощи SDR-свистка на 145МГц в программе SDR Sharp. Там же проверил наличие сигнала и на 433МГц, к тому же портативка "затыкается" от наличия несущей.
Вот такой получился прибор, буду еще менять винтики под потай и нормально крепить плату зарядки:



Просканировал свою антенну (4 элемента), вот что получилось:



Вот так сейчас выглядит внутри:



А вот проверил работу телескопа, вставленного в разъем прибора через переходники, длиной легко поймать резонанс и минимум КСВ.



Продолжаю изучать возможности прибора дальше.
Прикрепления: 4878517.jpg(218Kb) · 3928903.jpg(296Kb) · 2687372.jpg(300Kb) · 3415674.jpg(116Kb)


Сергей UT0IS/D0ISM

Сообщение отредактировал UT0IS - Пятница, 10.03.2017, 13:55

bocem5391Дата: Пятница, 10.03.2017, 15:01 | Сообщение # 56
Сержант
Группа: Пользователи
Сообщений: 17
Статус: Offline
Судя по фото у Вас на бинокле 2.5 витка, хотелосьбы спросить этого достаточно? Есть ещё один, питание подаётся через разъем, а
иных точек, без разъема нет?

UT0ISДата: Пятница, 10.03.2017, 20:38 | Сообщение # 57
Лейтенант
Группа: Пользователи
Сообщений: 25
Статус: Offline

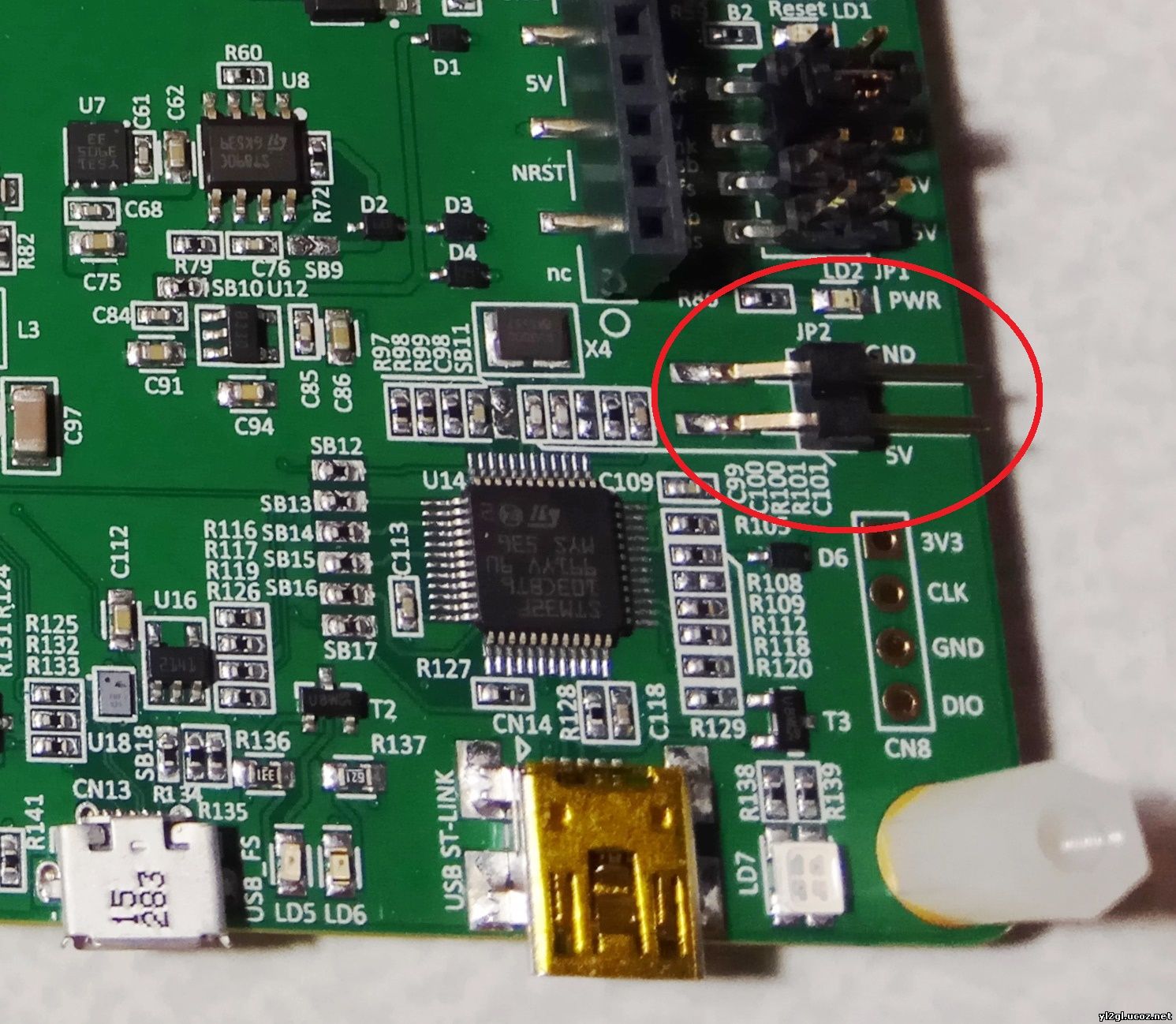

Почитайте пост 24-26, там все написано. Достаточно индуктивности 10uH. Питание можно подавать через USB порты или через отдельный разъем:

Прикрепления: 6746466.jpg(293Kb)


Сергей UT0IS/D0ISM

yl2glДата: Пятница, 10.03.2017, 21:35 | Сообщение # 58
Админ
Группа: Администраторы
Сообщений: 1049
Статус: Offline
Красиво получилось! respect

73! YL2GL Валерий

UT0ISДата: Пятница, 10.03.2017, 23:56 | Сообщение # 59
Лейтенант
Группа: Пользователи
Сообщений: 25
Статус: Offline
Цитата yl2gl ()
Красиво получилось!
Спасибо, Валерий! Корпус удачный попался, у него внутренние крепежные стойки совпадают с отверстиями платы модуля Discovery. Проверил диапазон 433МГц на эквивалент 50Ом, более-менее получилось ровно:



Линия Х чуть выше нуля вылезла, но это из-за того что лазил внутрь прибора после калибровки, видать кабель чуть сместился.
Прикрепления: 6135630.jpg(482Kb)


Сергей UT0IS/D0ISM

yl2glДата: Суббота, 11.03.2017, 10:17 | Сообщение # 60
Админ
Группа: Администраторы
Сообщений: 1049
Статус: Offline
У меня на 430 мГц аналогичная картинка. Правда коаксиальный кабель у меня запаян жёстко, однако на калибровку прибора влияет всё, даже открытая крышка, поскольку она у меня из металла. Поэтому сделал отверстие в корпусе для перестановки перемычек при HW калибровке.
А посмотрите частоты 220 мГц диапазона, вот там лохматый ужас wacko


73! YL2GL Валерий
