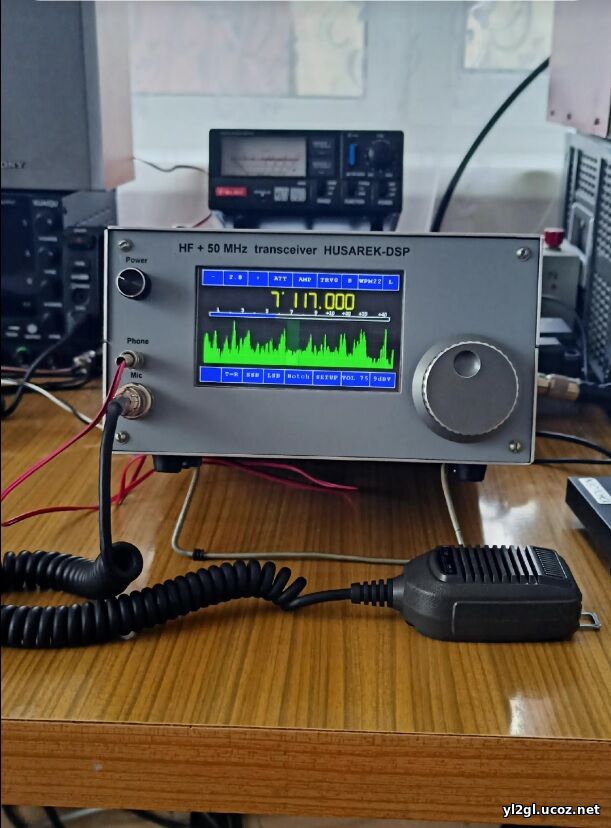

    Собираем вседиапазонный КВ SDR DSP трансивер Husarek.

    Поскольку у меня была в наличии свободная плата STM32F746 Discovery, оставшаяся от предыдущих проектов, то озаботился поиском в интернете  конструкций с её применением. Оказалось, что их не так уж и много, особенно с доступным для свободного использования софтом и применением в аппаратуре радиосвязи...

     На сайте и форуме польских радиолюбителей http://sp-hm.pl/thread-2745.html нашёл SDR DSP трансивер под названием Husarek, где в качестве дисплейного модуля и АЦП-ЦАП 24 битного кодека используется именно STM32F746 Discovery! Первоначальный вариант этого трансивера был рассчитан на 4 диапазона, затем дополнен остальными, вплоть до 50 мГц.

    Перевод форума сайта с польского вполне сносно выполняет переводчик встроенный в Google Chrome.

    Технические характеристики трансивера Husarek:
    Диапазон рабочих частот трансивера  от 160 до 6 метров.
    На базе модуля Discovery STM32F746G с 4,3-дюймовым графическим сенсорным дисплеем.
    Излучения: CW и SSB
    Затухание несущей 50 дБ
    2- полосное затухание 60 дБ

    Мощность передатчика 14 Вт для напряжения 13,8 В, встроенный конечный каскад на 2x RD16HHF1
    Чувствительность 0,1 мкВ
    Фильтры: 100, 200, 500 Гц, 1 кГц, 1,9 кГц, 2,2 кГц и 2,5 кГц.
    Переключаемый входной усилитель 10 дБ.
    Присоединяемый входной аттенюатор 20 дБ.
    В комплект входит дополнительный усилитель приемника на 12 дБ.
    Функция независимой настройки приемника и передатчика.
    Ручной и автоматический Noch фильтр.
    Встроенный электронный ключ и компрессор.
    VFO на микросхеме Si570.
    Шаг кодировщика x1, 3, 5, а также прямая быстрая смена x10, 100, 1000 и более.
    3 постоянные времени АРУ.
    Данные настроек сохраняются на SD-карте.
    Потребляемый ток: приемный 0,44А, передающий 3,2А

    В трансивере предусмотрено подключение антенного тюнера N7DDC с управлением от одной кнопки.

    Размеры трансивера 206 х 104 х 254 мм.

    Что самое интересное в этом трансивере - оригинальное схемное решение для избавления от наводок, идущих от дисплейного модуля, на радиочастотный тракт - полное гальваническое разделение земли дисплейного модуля от общего радиотракта при помощи высокочастотного DC-DC преобразователя SCW05A-05, работающего на частоте 50 кГц. Модуль имеет всего одну точку соединения с общей массой! Это позволило разорвать контур протекания уравнивающих токов по корпусу трансивера и обеспечить качественный приём на ВЧ диапазонах. Это не удалось сделать в трансиверах серии Тюльпан, что и проявлялось в виде пресловутого и раздражающего "паровозика" - "чух-чух-чух-чух" на ВЧ диапазонах. Дополнительно, по цепям управления платой DISCOVERY в схеме Husareka установлены микросхемы гальванической развязки ADUM1201 и ADUM1250. Основная микросхема, это ADUM1250, без ADUM1201 можно обойтись, так как она осуществляет развязку по шинам подключения к внешнему компьютеру.

    Хотелось бы отметить, что программное обеспечение для этого трансивера есть двух видов - бесплатное, серия А, выложенное в посте Nr.9 форума http://sp-hm.pl/thread-2745.html - без панорамы, цифрового магнитофона и пр., и платная версия, последняя, на сегодня - Е, которую можно купить - с панорамой, водопадом и прочими плюшками. Но для этого нужно либо высылать свой модуль STM32F746 Discovery в Польшу автору программы для прошивки, либо покупать у него такой же модуль с установленной прошивкой. Странно, конечно, так как на форуме звучали предложения о создании ключа для прошивки, который бы позволил менять её с бесплатной версии на платную, не выходя из дома, переведя автору нужную сумму. Но, видимо, автор прошивки не владеет подобными технологиями. Написал автору софта письмо, но ответа так и не получил.

    =======================================================

    Заказал для Husareka микросхему Si570 LVDS, использующуюся в синтезаторе, на сайте Sdr-kits у англичан, печатные платы есть в Венгрии у Gyula HA3HZ - ждём доставку. Все печатные платы можно сделать и утюговым методом, так как на польском форуме выложены и платы в *.lay6 формате. Или сделать из lay6 герберы и заказать платы у китайцев - это будет раз в 5 дешевле, чем покупать их в Европе. Единственная сложность - вся информация разбросана по форуму и чтобы что-то нужное найти, а не промежуточный или с ошибками вариант - нужно очень постараться!

    Прочитал форум два раза (!) - с начала до конца, затем с конца до начала и собрал всю доступную информацию по трансиверу.

    =======================================================

    Пример внутреннего исполнения  и компановки трансивера от SQ2RH:

    Красивое и удобное для монтажа и настройки исполнение!

    А вот, сколько может быть в нём плат по версии Романа SQ2RH:

    =======================================================

    Блок-схема трансивера (гнёзда ключа и кнопки PTT не должны иметь соединения с корпусом трансивера на лицевой или задней панели в месте установки!):

    Радиотракт:

    Фильтры полосовые и ФНЧ передатчика:

    Адаптер гальванической развязки и управления, подключаемый между STM32F746 Discovery и платами трансивера, версия 6:

    Версия 8:

    Усилитель мощности 15 Вт на двух RD16HHF1 на выходе:

    Синтезатор на Si570:

    Дополнительный балансный УНЧ:

    Антенная плата:

    Плата подключения автоматического антенного тюнера N7DDC:

    DC-DC преобразователь 12 В -> 5 В:

    =======================================================

    Размеры корпуса:

    =======================================================

    03.03.2021.g

    Сегодня, наконец-то, получил микросхемы ADUM1250 и 1201 с алиэкспресса - оказались, как ни странно, рабочие! В результате заработало сопряжение STM32F746 Discovery + плата адаптера v.8 + VFO Si570. Частота на выходе VFO в четыре раза больше рабочей частоты индицируемой на дисплее Discovery.  Достаточно маленький уровень ВЧ напряжения на выходе платы VFO и составляет 250 мВ на НЧ диапазонах и уменьшается до 150 мВ на 10 метровом диапазоне. На 6 метровом диапазоне вообще ничего не увидел, но это может быть особенность моего осциллографа ATTEN1102C, работающего до 100 мГц.

    На 6 метровом диапазоне частота на выходе VFO должна составлять 51 мГц х 4 = 204 мГц и выше.

    Ещё пару плат разработки HA3HZ.

    Tandem Much:

    Плата управления:

    Последняя плата содержит схему ALC:



    Изолирующий преобразователь напряжения 12 В / 5 В, мощностью 5 Вт, для питания модуля STM32F746 Discovery, нашёл на алиэкспресс.

    Тип HLK-5D 1205 размером 25.4 х 25.4 х 11 мм.

    Стоимость с пересылкой - 6,5 евро, что почти в два раза дешевле, чем предлагаемый в авторской конструкции SCW05A-05, причём печатная плата от HA3HZ предусматривает установку и такого варианта корпуса преобразователя. Мощность его та же, что и у применённого в авторской конструкции - 5 Вт.

    ====================================================

    Наконец-то дело продвинулось и с механикой трансивера - всё приходится делать "на коленках". На мой взгляд, будет смотреться даже лучше, чем с квадратными стойками в авторском варианте:

    Работы предстоит ещё очень много....

    ===================================================

    Версия входных фильтров без использования реле:

    ===================================================

    Плата усилителя мощности (схема выложена выше):









    Продолжение следует....
