Для проверки IMD передатчиков можно изготовить несложный звуковой генератор, описанный в https://eax.me/two-tone-oscillator/

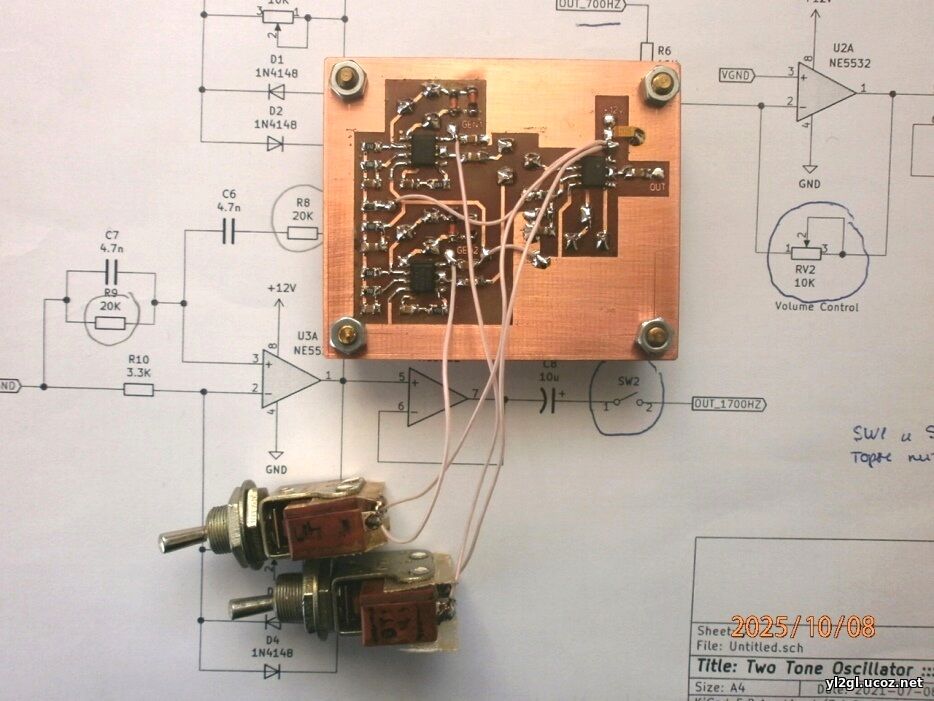

 Односторонняя печатная плата с несколькими перемычками будет выглядеть так:

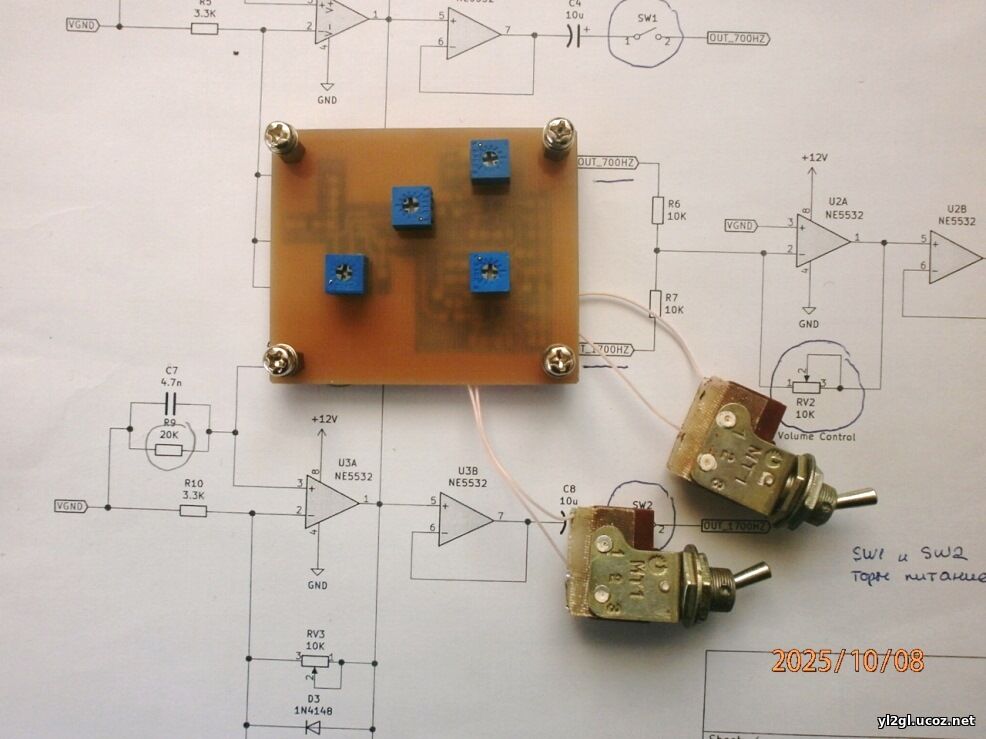

  Для управления генераторами лучше сделать коммутацию включением-выключением их питания, а не как на схеме, по сигнальным цепям, что и предусмотрено в рисунке печатной платы - тумблеры припаиваются к пятачкам GEN1, GEN2 и к пятачку от источника питания +12 В.  Вместо R6 и R7  введен регулятор баланса уровней генераторов.

 Ещё одно уточнение - частоты генераторов нужно выбирать так, чтобы вторая гармоника генераторов не попадала в полосу пропускания передающего тракта трансивера, а это частоты, как минимум выше 1.5 кГц. У Скрыпника это сделано правильно - частота одного генератора 1.8 кГц, вторая - 2.25 кГц. Для этого нужно изменить номиналы частотозадающих элементов генераторов - R1, R3, R8, R9.

 Рисунок печатной платы в формате *.lay, под основные детали 0805 типоразмера и подстроечные резисторы типа 3362P, выложена в архиве файлов ЗДЕСЬ. Конденсаторы 10 мкФ типоразмера 0805 или 1206 можно найти на платах всевозможной цифровой техники - роутерах, модемах и тд... Они там, как правило, неполярные.  Под "утюжную" технологию (ЛУТ) рисунок печатки нужно отзеркалить.

  Резисторы Баланса и Уровня можно вынести на лицевую панель корпуса генератора, подпаяв их тонкими проводками к плате генератора..

 Настройка устройства заключается в подстройке резисторов Rv1 и Rv3 до получения чистой синусоиды на выходе генераторов. На частоту генерации они не влияют. Затем, резистором баланса добиваются одинаковых амплитуд генераторов на выходе, поочерёдно отключая их питание тумблерами. Окончательного баланса добиваются при наблюдении за их уровнями на контрольном приёмнике или трансивере с панорамой.

 При работе с подобными генераторами лучше смотреть сигнал на выходе передатчика не по старинке, осциллографом, и с трудом ловить синхронизацию картинки без внешнего сигнала синхронизации, а любым SDR приёмником или трансивером с панорамой, что позволяет не только наблюдать за наличием гармоник, но и измерить их уровень. Обычно, у заводских трансиверов IMD 3 составляет не хуже -30 дБм.
