Форум » Радио » Измерительная техника » Универсальный прибор NWT-7. (Изготовление, настройка и использование прибора NWT-7.)
Универсальный прибор NWT-7.
ra9yszДата: Среда, 06.04.2011, 08:41 | Сообщение # 61
Полковник
Группа: Пользователи
Сообщений: 53
Статус: Offline
да он у знакомого надо забрать, пробовал только сегодня щуп от выхода ложить на трансивер и в моде CW установив частоту на трансивере 28.000Мгц и в приборе гпд на эту же частоту . тон замечательно прослушивается трансивером.
а платку сами делали на 502, лайоут или с пдф?

yl2glДата: Среда, 06.04.2011, 08:50 | Сообщение # 62
Админ
Группа: Администраторы
Сообщений: 1122
Статус: Offline
Плату сам не делал, а заказал готовую у DL1ALT Хельмута, вместе с некоторыми (остатки у него уже, воосновном он продаёт готовый прибор за 230 Евро, если не ошибаюсь) деталюшками и корпусом. Многих деталей не хватает - вчера купил пару AD8307 на e-bay по 3.70$/шт. + стоимость пересылки. Нужно ещё купить AD9858 и несколько других. MAX232AEW заказал прямо у производителя (MAXIM) - мне шлют как бесплатные образцы.

73! YL2GL Валерий

ra9yszДата: Среда, 06.04.2011, 12:39 | Сообщение # 63
Полковник
Группа: Пользователи
Сообщений: 53
Статус: Offline
ясненько, у меня пока нет таких денег, пока сей пытать придется biggrin
часика через четыре выложусь с калибровкой, пока побежал, сына в музыкалку везти надо

Добавлено (06.04.2011, 12:39)
---------------------------------------------
Валер, на входе увч примерно около 0,4 на выходе около 1,4 снятых вч вольтметром , по осцилу на 3600 гпд, ща тупость сморожу, на входе одна клеточка, занимает сигнал, на выходе 5 клеточек wacko , и про калибровку еще раз спрошу, если начинаю калибровать лог детектор без замыкания вх и вых при первой процедуре когда атт 40 включается, то после калибровки сигнал не опускается ниже -40дб, если все тесты с закорочеными то до -80дб доходит, еще раз тупану, надо перед калибровкой коаксиальчиком с бнк закоротить и так весь период калибровки , да?


yl2glДата: Среда, 06.04.2011, 12:50 | Сообщение # 64
Админ
Группа: Администраторы
Сообщений: 1122
Статус: Offline
Да, как подключили коаксиал между входом/выходом перед калибровкой, так и не трогаем его до окончания калибровки логарифмического детектора.
Вот здесь есть уровни, какие примерно должны быть на выходе NWT-7:

3 вольта пикового напряжения (3V p-p), которое написано на схеме, это 3 : 2.82 = 1.06 вольта действующего напряжения, которое показывает ВЧ вольтметр. Осциллограф же, от пика до пика синусоиды, так и покажет - 3 вольта.

Трансформатор из NWT-7, который стоит на выходе DDS AD9851, лучше не убирать. С ним эффективнее давятся чётные гармоники.

Прикрепления: 7250041.jpg (135.7 Kb)


73! YL2GL Валерий

ra9yszДата: Среда, 06.04.2011, 14:53 | Сообщение # 65
Полковник
Группа: Пользователи
Сообщений: 53
Статус: Offline
ну на данный момент только осцил привез , а вч вольтметром мерили у знакомого, у него я не помню какая модель он в сервисниках при совке по телекам использовался.

откалибровал лог детектор
вот на замкнутом:

и вот на разомкнутом:

все без мат корекции

Прикрепления: 1575864.png (7.9 Kb) · 4092249.png (7.5 Kb)


Сообщение отредактировал ra9ysz - Среда, 06.04.2011, 14:54

yl2glДата: Среда, 06.04.2011, 16:22 | Сообщение # 66
Админ
Группа: Администраторы
Сообщений: 1122
Статус: Offline
Ну вот - это уже хороший результат, при отличной неравномерности! Поздравляю! smile

73! YL2GL Валерий

ra9yszДата: Среда, 06.04.2011, 17:03 | Сообщение # 67
Полковник
Группа: Пользователи
Сообщений: 53
Статус: Offline
блин, Валера эти скрины я делал при запитке 12 вольтами прибора, а мерили когда вч вольтметром питаль 9 вольтами, то есть на увч у меня питалово прямо с разъема питания подается, а весь прибор через кренку как и у тебя.
что еще нужно сделать, что бы завершить прибор, и в корпус его.
Да эти все операции без корпуса и экранировки, возможно в экранированном корпусе будет еще чуть получше казать.

yl2glДата: Среда, 06.04.2011, 20:37 | Сообщение # 68
Админ
Группа: Администраторы
Сообщений: 1122
Статус: Offline
Можно попробовать заключить в экраны, со съёмными крышками, детекторы, ФНЧ и реле - меньше наводок будет внутри устройства.

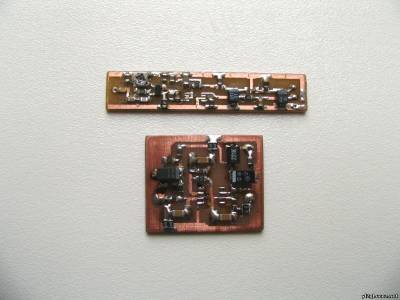

Делаю высокоомный щуп для NWT-7, NWT-502 на BF998 + AD8037 и плату усилителя на AD8009. Пока не пришли заказанные микросхемы, но платы уже готовы:

Прикрепления: 5983346.jpg (417.5 Kb)


73! YL2GL Валерий

ua3rbmДата: Суббота, 09.04.2011, 22:20 | Сообщение # 69
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
Валерий!Хочу преобрести прибор NWT.Прошу совета где и у кого можно купить?

yl2glДата: Суббота, 09.04.2011, 23:31 | Сообщение # 70
Админ
Группа: Администраторы
Сообщений: 1122
Статус: Offline
ua3rbm,
Мне трудно, Сергей, что-либо вам посоветовать - я брал у US5CAA. Историю этого приобретения можете почитать на qrz.ru в рубрике "продавцы/покупатели".
Правда, этот прибор, не смотря на высокую стоимость (132$), ещё и требует доведения его до ума. Вместо нормального ФНЧ стояло что-то, с частотой среза под 250 мГц! И нужно было делать корпус.
В настоящий момент заказал у автора - DL1ALT, печатные платы и контроллер, корпус для NWT-502. Микросхемы для него покупаю на e-bay у китайцев.


73! YL2GL Валерий

ua3rbmДата: Воскресенье, 10.04.2011, 18:28 | Сообщение # 71
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
Валерий!Читал на форуме поэтому и спросил.Писал US5CAA и на svict в Саратов, но ответа нет.

yl2glДата: Воскресенье, 10.04.2011, 20:19 | Сообщение # 72
Админ
Группа: Администраторы
Сообщений: 1122
Статус: Offline
Если не очень ограничены в средствах, то можно купить непосредственно у немцев.
1. FA-NWT 01 ---- http://www.box73.de/catalog/product_info.php?products_id=1991& osCsid=j8s8i79gbc1qercue84acp1ct5 (259 Евро),
2. HFM3USB ---- http://www.rtk-service.de/shop....175&ref (119 Евро - лучший вариант по цене, широкополосней чем NWT-7 от US5CAA, с рабочим диапазоном до 150 мГц, но нужно к нему ещё покупать или собирать логарифмический детектор на AD8307).
3. NWT01U ---- http://www.box73.de/catalog....44bgmv4 (до 160 мГц -- набор всех деталей (KIT) за 199 Евро),
4. HFM9-Schaltung ---- до 150 мГц (сколько стоит и где продаётся у меня нет информации...)
5. NWT-502 (готовый NWT-502 до 400 мГц, у автора DL1ALT стоит 230 Евро).


73! YL2GL Валерий

ua3rbmДата: Понедельник, 11.04.2011, 15:58 | Сообщение # 73
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
Валерий!Большое спасибо за ссылки.

yl2glДата: Вторник, 12.04.2011, 08:41 | Сообщение # 74
Админ
Группа: Администраторы
Сообщений: 1122
Статус: Offline
Ещё один вариант выполнения ФНЧ (элиптического) для NWT-7 при нагрузке 100 Ом:

Прикрепления: 4421876.jpg (149.3 Kb)


73! YL2GL Валерий

ra9yszДата: Вторник, 12.04.2011, 09:36 | Сообщение # 75
Полковник
Группа: Пользователи
Сообщений: 53
Статус: Offline
всё Валера, переделал увч теперь такой же один в один:

фнч пока прежний, но думаю попробовать перемотать по 0,32-0,33 микрогенри.
теперь после калибровки логарифмического, такие графики.
замкнут:

разомкнут:

если я намотаю не на 3мм , а на 5мм оправке 9витков проводом 0,56, относительно расчетов в коил32 получается 0,33 микрогенри, ничего страшного в этом не будет?

Прикрепления: 2850896.jpg (258.4 Kb) · 9491099.png (8.5 Kb) · 7374221.png (8.3 Kb)


Сообщение отредактировал ra9ysz - Вторник, 12.04.2011, 10:36
