Форум » Радио » Измерительная техника » Универсальный прибор NWT-7. (Изготовление, настройка и использование прибора NWT-7.)
Универсальный прибор NWT-7.
yl2glДата: Четверг, 31.03.2011, 11:41 | Сообщение # 46
Админ
Группа: Администраторы
Сообщений: 1122
Статус: Offline
Только что написал на Краснодарском сайте параметры такого ФНЧ при нагрузке 100 Ом, там же привёл намоточные данные катушек, рассчитанных в программе RFSimm:

Частота среза такого фильтра 75 мГц, Чебышевский с неравномерностью в полосе пропускания 0.1 дБ.
Здесь катушки как раз 0.33 мкГ и 0.3 мкГ:
http://www.cqham.ru/forum/showthread.php?t=3153&page=274
пост 2738.
У меня получилось аж 12 витков, но катушки побольше диаметром (4,5 мм по средней линии, при проводе 0.5 мм - хвостовик сверла 4 мм). Так что у Юстаса, быстрее всего, правильно!
Тем более, что это данные Александра LY3BD - профессионала в этой области.

Прикрепления: 7473169.jpg (15.4 Kb)


73! YL2GL Валерий

yl2glДата: Четверг, 31.03.2011, 12:28 | Сообщение # 47
Админ
Группа: Администраторы
Сообщений: 1122
Статус: Offline
Картинки в пост вставляются, если набрать в нужном месте текста такую комбинацию:

$IMAGE1$ , где цифра - это порядковый номер загруженной картинки.


73! YL2GL Валерий

ra9yszДата: Четверг, 31.03.2011, 15:02 | Сообщение # 48
Полковник
Группа: Пользователи
Сообщений: 53
Статус: Offline
я и намотал как у Александра LY3BD , 8 витков на 3мм сверле , только проводом 0,56.
а в программе посчитал и замешкался, ладно оставлю как сделал, осталось только по выходу с ддс сопротивления на землю запаять и коаксиальчиком вход и выход на увч подпаять.
Спасибо.

ra9yszДата: Суббота, 02.04.2011, 09:04 | Сообщение # 49
Полковник
Группа: Пользователи
Сообщений: 53
Статус: Offline

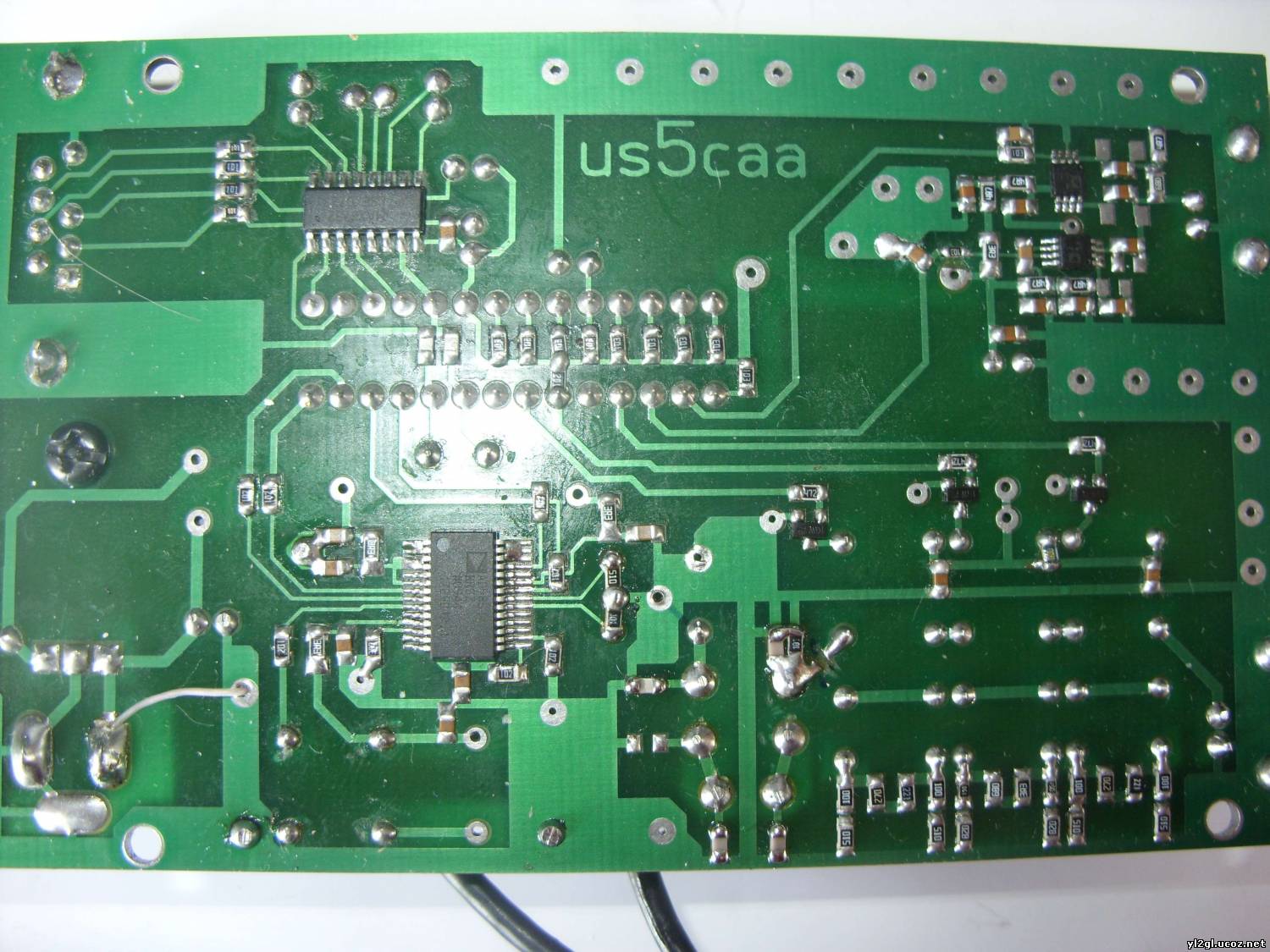

вот мой приборчик, еще без корпуса и увч не подпаян

и еще

правда коаксиал тоньше и мягче еще не нашел, нет у нас в деревне.
ковыряюсь в таком вот бардаке
Прикрепления: 3230632.jpg (213.5 Kb) · 8602325.jpg (143.7 Kb) · 5496845.jpg (214.4 Kb)


Сообщение отредактировал ra9ysz - Суббота, 02.04.2011, 09:08

ra9yszДата: Воскресенье, 03.04.2011, 08:56 | Сообщение # 50
Полковник
Группа: Пользователи
Сообщений: 53
Статус: Offline
без мат коррекции и на настройки профиля идущие с программой

yl2glДата: Воскресенье, 03.04.2011, 09:04 | Сообщение # 51
Админ
Группа: Администраторы
Сообщений: 1122
Статус: Offline
Это, как я понимаю, без усилителя на AD8009?

73! YL2GL Валерий

ra9yszДата: Воскресенье, 03.04.2011, 15:47 | Сообщение # 52
Полковник
Группа: Пользователи
Сообщений: 53
Статус: Offline
нет с ним, еще и картинки Юстаса (и LY3BD - Александра) у них в сердечники в катушках, у меня нет их

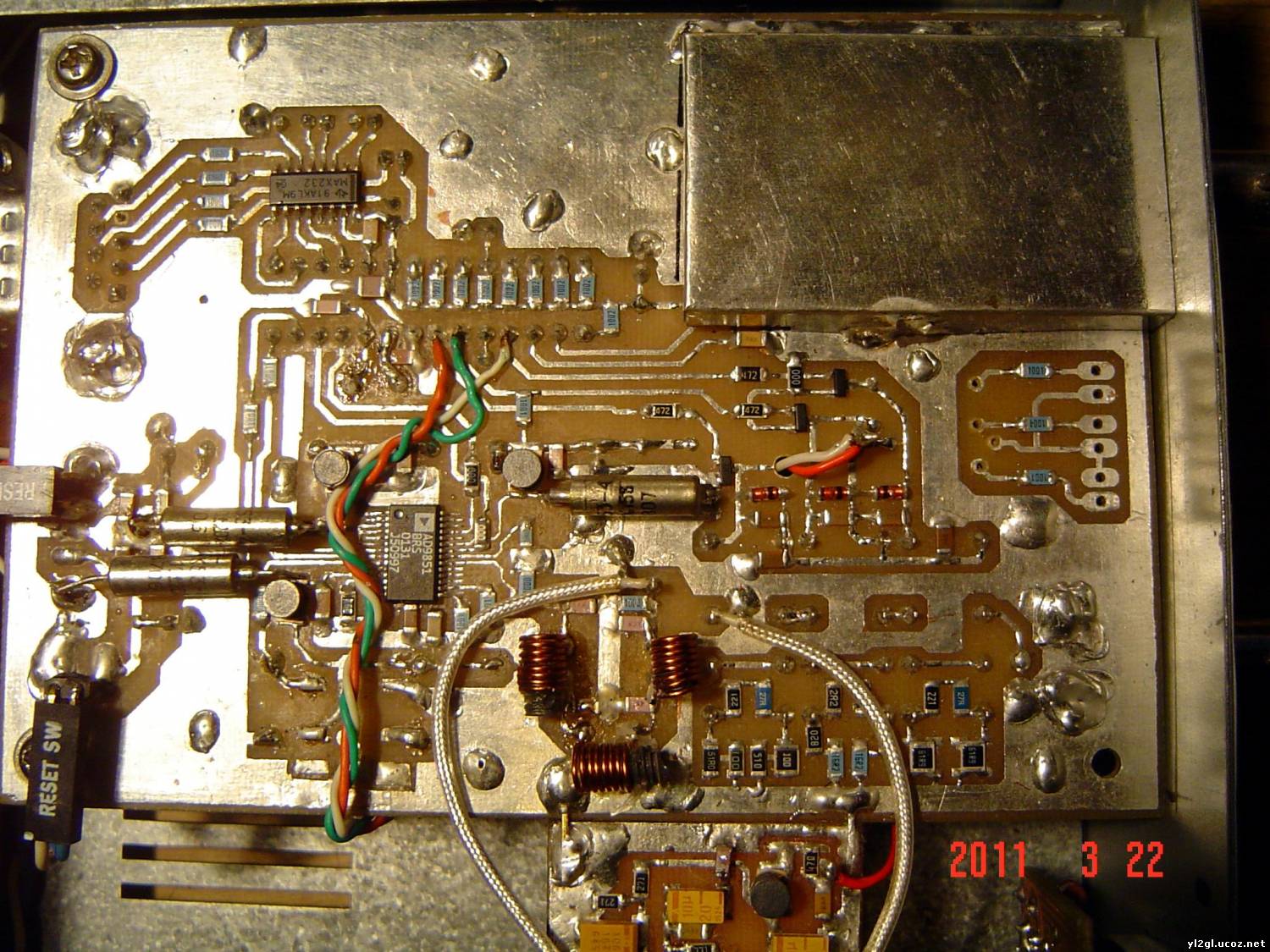

еще одна фото

Добавлено (03.04.2011, 09:44)
---------------------------------------------
увч собран не по их схеме, по другой чьей не помню, единственное как у них с входа и выхода фнч поставил сопротивления по 100 ом на землю.
Может стоит и увч по их схеме сваять, и катушки перемотать на 12 витков?

Добавлено (03.04.2011, 15:47)
---------------------------------------------
оптимальным выходит 9 витков на оправке 5мм проводом 0,5

Прикрепления: 9198719.jpg (285.0 Kb) · 0009314.jpg (257.8 Kb)


Сообщение отредактировал ra9ysz - Воскресенье, 03.04.2011, 15:42

yl2glДата: Воскресенье, 03.04.2011, 18:02 | Сообщение # 53
Админ
Группа: Администраторы
Сообщений: 1122
Статус: Offline
Отмакетировал ФНЧ для 100 омной нагрузки - 27 пФ по краям и 47 пФ по центру фильтра (лучше 25 и 45 пФ, как по рассчёту):

Получилась характеристика, близкая к расчётной частоте среза 79 мГц (F среза=80 мГц):

Катушки 13 и 14 витков (по центру) на оправке 4 мм с индуктивностью 0.30 мкГ и 0.33 мкГ, без сердечника соответственно (проверил LC измерителем).
Так что программа RFSim даёт точные данные. Нужно только правильно выдержать значение индуктивности.

Прикрепления: 8797768.jpg (334.4 Kb) · 3976278.jpg (264.8 Kb)


73! YL2GL Валерий

yl2glДата: Воскресенье, 03.04.2011, 19:50 | Сообщение # 54
Админ
Группа: Администраторы
Сообщений: 1122
Статус: Offline
По поводу приведённых выше графиков: - 75 дБ шумовой дорожки в схеме с усилителем AD8009 - это очень слабо.
Нужно обязательно сделать калибровку и проверить снова.
Тем более, что она делается в течении минуты.
Люди получали более -80 дБ...


73! YL2GL Валерий

ra9yszДата: Воскресенье, 03.04.2011, 20:00 | Сообщение # 55
Полковник
Группа: Пользователи
Сообщений: 53
Статус: Offline
калибровать обязательно с внешними аттенюаторами или нет?

yl2glДата: Воскресенье, 03.04.2011, 21:54 | Сообщение # 56
Админ
Группа: Администраторы
Сообщений: 1122
Статус: Offline
Для калибровки логарифмического режима работы нужно только соединить вход с выходом и всё. Аттенюатор -40 дБ уже есть внутри NWT-7 и он включается при калибровке сам. smile
Для калибровки линейного режима нужен внешний аттенюатор -6 дБ.


73! YL2GL Валерий

ra9yszДата: Вторник, 05.04.2011, 16:58 | Сообщение # 57
Полковник
Группа: Пользователи
Сообщений: 53
Статус: Offline
Валера, попробовал переделать увч по схеме Юстаса (и LY3BD - Александра) , фнч оставил пока прежний как в их схеме, 8 витков на 3 мм оправке. не калиброван, разомкнут вход с выходом:

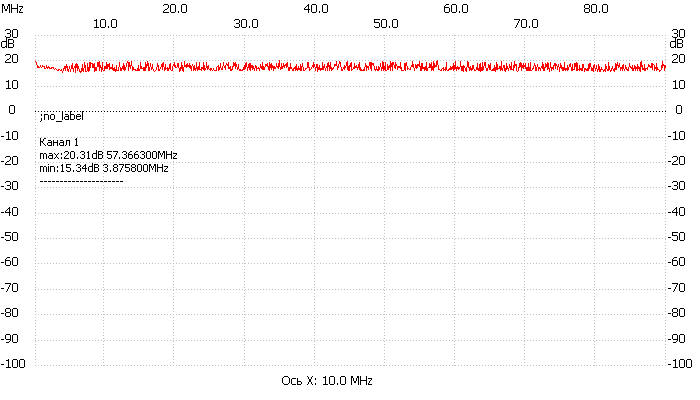

и замкнут вход с выходом:

может коаксиал на увч говенный или как проверить в работе увч?

Прикрепления: 5378342.png (7.3 Kb) · 7452625.png (8.3 Kb)


Сообщение отредактировал ra9ysz - Среда, 06.04.2011, 07:21

yl2glДата: Среда, 06.04.2011, 07:51 | Сообщение # 58
Админ
Группа: Администраторы
Сообщений: 1122
Статус: Offline
А что, так трудно сделать калибровку? И при замкнутом входе/выходе, не должно быть столько шума.
У меня рисует почти ровную дорожку. Замыкать нужно, конечно, куском коаксиального кабеля с BNC штекерами.
А проверить работу УВЧ можно в режиме ГПД. Взять осциллограф или ВЧ вольтметр и посмотреть уровень ВЧ сигнала до микросхемы и после неё!


73! YL2GL Валерий

ra9yszДата: Среда, 06.04.2011, 08:22 | Сообщение # 59
Полковник
Группа: Пользователи
Сообщений: 53
Статус: Offline
осцил ток до 10мгц с1-117, калибровку в логарифмическом могу сделать а для линейного не сделал еще атт

yl2glДата: Среда, 06.04.2011, 08:27 | Сообщение # 60
Админ
Группа: Администраторы
Сообщений: 1122
Статус: Offline
Бог с ним, с линейным. Его калибровку можно вообще не делать. Я сейчас собираю NWT-502, так там линейный детектор вообще не используется, только логарифмический - AD8307.
Ну и какие проблемы с С1-117? Ставим NWT-7 в режим ГПД на любую частоту до 10 мГц и проверяем усиление AD8009!


73! YL2GL Валерий
